OSI 7계층

목차

1.OSI는 무엇인가?

2.각 계층의 설명



1.OSI는 무엇인가?

OSI 7계층은 네트워크 통신이 일어나는 과정을 7단계로 나눈 국제 표준화 기구(ISO)에서 정의한 네트워크 표준 모델을 말합니다.



2.각 계층의 설명

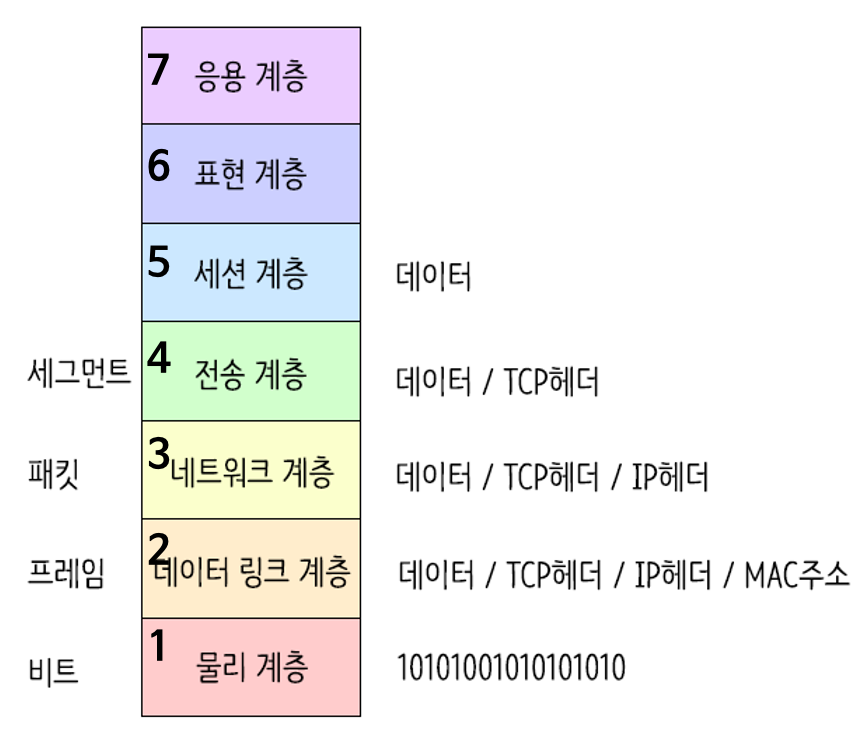

OSI 7계층



각 계층에서 Header가 붙게 되고 수신측은 역순으로 헤더로 분석하게 된다.

1계층 - 물리계층(Physical Layer)

• 주로 전기적, 기계적, 기능적인 특성을 이용해서 통신 케이블로 데이터를 전송하는 물리적인 장비
• 단지 데이터 전기적인 신호(0,1)로 변환해서 주고받는 기능만 할 뿐
• 이 계층에서 사용되는 통신 단위 : 비트(Bit)이며 이것은 1과 0으로 나타내어지는, 즉 전기적으로 On, Off 상태
• 장비 : 통신 케이블, 리피터, 허브 등

2계층 - 데이터 링크계층(DataLink Layer)

• 물리계층을 통해 송수신되는 정보의 오류와 흐름을 관리하여 안전한통신의 흐름을 관리
• 프레임에 물리적 주소(MAC address)를 부여하고 에러검출, 재전송, 흐름제어를 수행
• 이 계층에서 전송되는 단위 : 프레임(Frame)
• 장비 : 브리지, 스위치, 이더넷 등(여기서 MAC주소를 사용)

->브릿지나 스위치를 통해 맥주소를 가지고 물리계층에서 반응 정보를 전달함.

3계층 - 네트워크 계층(Network Layer)

• 데이터를 목적지까지 가장 안전하고 빠르게 전달
• 라우터(Router)를 통해 경로를 선택하고 주소를 정하고(IP) 경로(Route)에 따라 패킷을 전달 > IP 헤더 붙음
• 이 계층에서 전송되는 단위 : 패킷(Packet)
• 장비 : 라우터

4계층 - 전송 계층(Transport Layer)

• port 번호, 전송방식(TCP/UDP) 결정 > TCP 헤더 붙음
  • TCP : 신뢰성, 연결지향적
  • UDP : 비신뢰성, 비연결성, 실시간
• 두 지점간의 신뢰성 있는 데이터를 주고 받게 해주는 역할
• 신호를 분산하고 다시 합치는 과정을 통해서 에러와 경로를 제어

5계층 - 세션 계층(Session Layer)

• 주 지점간의 프로세스 및 통신하는 호스트 간의 연결 유지
• TCP/IP 세션 체결, 포트번호를 기반으로 통신 세션 구성
• API, Socket

 6계층 - 표현 계층(Presentation Layer)

• 전송하는 데이터의 표현방식을 결정(ex. 데이터변환, 압축, 암호화 등)
• 파일인코딩, 명령어를 포장, 압축, 암호화
• JPEG, MPEG, GIF, ASCII 등

7계층 - 응용 계층(Application Layer)

• 최종 목적지로, 응용 프로세스와 직접 관계하여 일반적인 응용 서비스를 수행(ex. explore, chrome 등)
• HTTP, FTP, SMTP, POP3, IMAP, Telnet 등과 같은 프로토콜이 있다.
